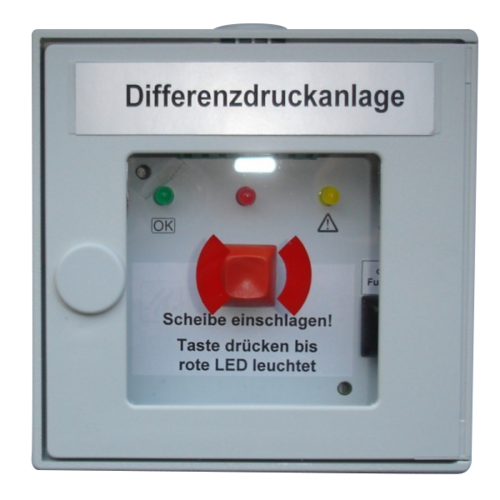

Druckknopfmelder grau Typ DKM grau
- Einsatzbereich: Steuern von maschinellen Rauchabzugsanlagen mit/ohne ERK
- Anzeigen: grüne LED »Betriebsanzeige«, rote LED »Rauchalarm«, gelbe LED »Sammelstörung«
- Betriebsspannung: 24 V AC ± 10%
- Taster gedrückt: »ERK AUF«, »Entrauchungsventilator EIN«
- Taster entriegelt: Automatik
- Schaltspannung: 24 V AC/DC
- Schaltstrom: 1 A
- Auslösewiderstand: 1,5 k
- Endwiderstand: 1 k
- Kontakt S1: max. 24 V
- Schutzart: IP 54
- Anschlussklemmen: max. 1,5 mm 2
- Kabeleinführung oben und unten: Anschluss über Würgenippel d=9-13mm oder bauseitige Verschraubung M20x1,5
Druckknopfmelder dienen zur manuellen Auslösung und Inbetriebnahme der Rauchschutz-Druckanlage über die Auslöse- und Auswerteeinheit. Der Verbindungsweg zwischen Steuerung und Druckknopfmelder wird auf Kabelbruch und Kurzschluss überwacht. Statusanzeigen über eine LED geben den Zustand des Druckknopfmelders an.
- Grüne LED für die Betriebsanzeige
- Rote LED für Rauchalarm
- Gelbe LED für Sammelstörung
